Y-60A-Z/Z/MC卫生型隔膜压力表(上海自动化仪表四厂)-白云牌
Y-M系列卫生型隔膜压力表具有装拆快捷方便，易于清洗，不易污染，清洁美观，安全可靠等优点。并满足药品生产质量规范（GMP）的要求，可广泛应用于制药、食品、饮料、制酪、水处理等行业。
【主要技术指标】
◆隔膜表的耐蚀性：隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封圈的材料来保证。
◆隔膜材料：316、316L
◆法兰材料：316、316L
◆密封圈材料：硅橡胶、聚四氟乙烯
◆密封液的选择：为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
|
密封液
|
受压部温度范围℃
|
比重
|
体膨胀
|
|
甘油水溶液
|
-5-100
|
1.27
|
0.61*10¯³
|
|
丙二醇
|
-30- |
| ¯³
|
|
植物油
|
-5-100
|
1.93
|
0.70*10¯³
|
【测量范围及型号标识】
|
型 号
|
形 式
|
量程上限值(MPa）
|
|
配抗振压力表
|
配不锈钢压力表
|
|
Y-60A-Z/Z/MC
|
Y-60B/Z/MC
|
MC
|
卡箍式
|
0.6-2.5（法兰1½″）
|
|
Y-100A-Z/Z/MC
|
Y-100B/Z/MC
|
0.4-2.5（法兰2″）
|
|
Y-100A-Z/Z/MN
|
Y-100B/Z/MN
|
MN
|
螺母式
|
0.4-2.5
|
|
Y-100A-Z/Z/MH
|
Y-100B/Z/MH
|
MH
|
矩形法兰式（均质机用）
|
10-60
|
注：1.用户也可选用其它通用型压力表，订购时同本公司协商。
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本公司协商。
隔膜装置法兰尺寸
1、卡箍式隔膜隔离器[代号MC]
|
法兰尺寸
|
A
|
B
|
|
1 1/2″
|
43.5
|
50.5
|
|
2″
|
56.5
|
64.0
|
自选件（符合ISO-2852标准）
1、卡箍1 1/2″、2″
2、管接头1 1/2″、2″
3、密封圈（材料为硅橡胶、聚四氟乙烯）
2、螺母式隔膜隔离器[代号MN]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]
3、矩形法兰式隔膜隔离器[代号MH]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]

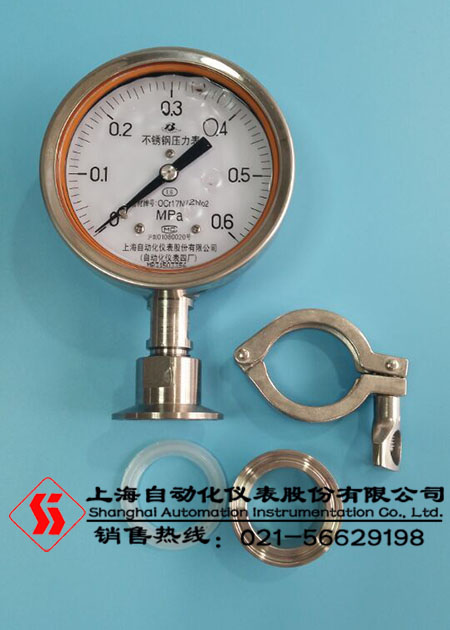

【实物拍摄】
【】
